Der alte Filter ist raus, die Verpackung längst im Müll, und auf dem Teil selbst steht entweder nichts mehr oder etwas, das du nicht zuordnen kannst. Jetzt sollst du Ersatz bestellen und weißt nicht, welches Maß du eingeben musst. Oder schlimmer: Du hast bestellt, und der neue Filter sitzt entweder stramm wie ein Korken oder hat rundherum Luft. Dieser Artikel zeigt dir, wie du ein Filtermaß sauber abnimmst, warum die Zahl auf der Packung selten die Zahl deines Messschiebers ist und was die Dichtung dabei ausgleicht.
- Miss zwei Dinge, nicht eines: den alten Filter und die Einbauöffnung. Erst beide Werte zusammen sagen dir, was passt.
- Das Nennmaß auf der Packung ist eine Bestellangabe. Das Istmaß des gelieferten Filters kann darunter liegen – das ist normal und gewollt.
- Eine zulässige Toleranz nennt kein uns vorliegendes Herstellerdokument. Wer dir eine Millimeterangabe nennt, hat sie nicht aus den Unterlagen.
- Passt der Filter nicht dicht, strömt Luft daran vorbei. Ein Ratgeberportal formuliert es so: „Schlechte Passform führt zu Undichtigkeiten und schlechterer Filterwirkung.“
- Bei Wasserfilterkartuschen misst du gar nicht – dort ist die Teilenummer das Maß.
Die kurze Antwort
Nimm den alten Filter heraus, lege ihn flach hin und miss Länge, Breite und Rahmenhöhe – jede Strecke an zwei Stellen, weil Rahmen sich verziehen. Miss danach die Einbauöffnung im Gerät, ebenfalls an zwei Stellen. Notiere beide Zahlenpaare getrennt. Diese vier bis sechs Werte sind alles, was du für eine Bestellung brauchst.
Beim Vergleich mit dem Angebot kommt der Punkt, an dem die meisten Bestellungen schiefgehen: Händler und Hersteller nennen ein Nennmaß, also die Bezeichnung der Baugröße. Der Filter, der ankommt, ist häufig etwas kleiner, damit er sich überhaupt einschieben lässt. Um wie viel Nenn- und Istmaß auseinanderliegen dürfen, gibt keiner der uns vorliegenden Hersteller an – deshalb misst du beides.
Die verlässlichste Quelle ist ohnehin nicht dein Zollstock, sondern die technische Unterlage deines Geräts. Ein Fachhändler beschreibt das so: Der Gerätehersteller habe die Lüftungsgeräte mit diesen Filtern getestet und in den technischen Unterlagen mögliche Filtervarianten für das Produkt angegeben. Wenn du diese Liste hast, ist die Messerei nur noch die Kontrolle.
Wie es wirklich funktioniert
Nennmaß, Istmaß und warum beide stimmen können
Das Nennmaß ist eine Sortierangabe. Es sagt: Dieser Filter gehört in die Baugröße 200 mal 200. Das Istmaß ist das, was dein Messschieber am gelieferten Teil anzeigt. Beide dürfen auseinandergehen, weil ein Filter mit Übermaß nicht in seine Führung rutscht und ein Filter mit exaktem Maß bei jedem Handgriff klemmt. Der Hersteller baut also bewusst Luft ein.
Das Problem beginnt dort, wo diese Luft zu groß wird. Dann sitzt der Filter zwar, aber ein Teil der Strömung geht am Filtermedium vorbei statt hindurch. Der Filter arbeitet dabei weiter korrekt – es kommt nur nicht alles bei ihm an. Ein Ratgeberportal fasst das als „Undichtigkeiten und schlechterer Filterwirkung“ zusammen; eine Herstellerangabe ist das nicht.
Ein zweiter Effekt kommt hinzu, und der ist belegt: ebm-papst schreibt, dass bei der Nutzung der Druckdifferenz über Wärmetauscher oder Filter das Messsignal stark von Verschmutzungen und Bypassströmen abhängt. Wenn dein Gerät den Filterzustand über die Druckdifferenz beurteilt, kann ein schlecht sitzender Filter also nicht nur schlechter filtern, sondern auch die Anzeige verfälschen. Wie Druckdifferenzen im Filterbetrieb überhaupt zustande kommen, erklärt der Beitrag zum Druckverlust von Filtern.
Die Anleitung: so nimmst du das Maß ab
- Gerät ausschalten und spannungsfrei machen, bevor du das Filterfach öffnest – auch dann, wenn du nur messen willst.
- Alten Filter herausnehmen und fotografieren – von beiden Seiten, mit Aufdruck und mit dem Pfeil für die Anströmrichtung, falls einer vorhanden ist. Das Foto ersetzt später die weggeworfene Verpackung.
- Aufdruck lesen, bevor du misst. Steht auf dem Rahmen ein Maß oder eine Artikelnummer, ist die Arbeit im Wesentlichen erledigt. Notiere zusätzlich die Klassenangabe, falls eine vorhanden ist – was sie bedeutet, steht in der Einführung zu den Filterklassen nach ISO 16890.
- Länge und Breite messen, jeweils an zwei Stellen: einmal nahe der einen Kante, einmal nahe der gegenüberliegenden. Ein gebrauchter Rahmen ist selten noch rechtwinklig. Notiere beide Werte, nicht den Durchschnitt.
- Die Höhe des Rahmens messen, nicht die Höhe der Falten. Bei Faltenfiltern ist die Rahmen- oder Bauhöhe das Bestellmaß; die Faltengeometrie gehört zum Filteraufbau und wird nicht separat angegeben.
- Die Einbauöffnung messen. Gemeint ist die lichte Weite zwischen den Führungen oder Anschlägen, nicht das Außenmaß der Klappe. Auch hier zwei Messstellen je Richtung.
- Die Dichtung zuordnen. Prüfe, ob der Schaumstoff- oder Gummistreifen am Filter sitzt oder am Gerät. Sitzt er am Filter, miss einmal mit und einmal ohne Dichtung und notiere beides. Diese eine Unterscheidung erklärt einen großen Teil der Fehlbestellungen.
- Werte gegen die technischen Unterlagen halten. Steht dort eine Filtervariante für dein Gerät, hat sie Vorrang vor deiner Messung. Deine Zahlen sind dann die Kontrolle, nicht die Quelle.
- Alles an einer Stelle sichern. Foto, Maße und Artikelnummer gehören an einen Ort, den du in sechs Monaten wiederfindest. Wer Vorrat anlegt, findet unter Lagerung von Ersatzfiltern, was dazu belegt ist – nämlich wenig.
Was die Dichtung verzeiht – und was nicht
Eine umlaufende Dichtung gleicht kleine Differenzen aus, indem sie sich beim Schließen der Klappe zusammendrückt. Genau dafür ist sie da. Sie gleicht aber nur in einer Richtung aus: Ein Filter, der etwas zu klein ist, hinterlässt einen Spalt, den keine Dichtung schließt, weil sie dort gar nicht anliegt. Ein Filter, der etwas zu groß ist, lässt sich unter Umständen noch einschieben, verformt dabei aber den Rahmen – und ein verformter Rahmen stellt die Falten schief.
Wie viel Spiel eine bestimmte Dichtung ausgleicht, können wir dir nicht sagen: Wir haben dazu keine Herstellerangabe gefunden, und wir schätzen nicht. Der praktische Test ist simpler als jede Zahl. Sitzt der Filter, ohne dass du drücken musst, wackelt er nicht mehr und schließt die Klappe ohne Widerstand, ist die Passung in Ordnung.
Sonderfall Wasserfilterkartusche
Bei Wasserfiltern für Kühlgeräte ist Messen der falsche Weg. Diese Kartuschen sitzen in einer Aufnahme mit Bajonett oder Gewinde, und entscheidend ist nicht die Länge in Millimetern, sondern die Bauform des Anschlusses. Die maßgebliche Angabe ist deshalb die Teilenummer – sie steht auf der alten Kartusche, in der Gerätedokumentation oder im Ersatzteilverzeichnis des Herstellers. Eine Kartusche, die zufällig dieselbe Länge hat, passt trotzdem nicht.
Was belegt ist – und was nicht
Belegt. Dass Gerätehersteller ihre Lüftungsgeräte mit bestimmten Filtern testen und mögliche Filtervarianten in den technischen Unterlagen angeben, beschreibt ein Fachhändler. Dass es Anbieter mit Sonderfiltern nach Maß gibt, ist ebenfalls belegt: FILTERCAPS formuliert, Sonderfilter sprängen ein, „wenn kein Standardfilter passt“, und gibt Klassen wie G4, M5 und F7 mit ISO-Entsprechung an. Beides sind Händler- und Fachportalaussagen, keine Herstellerzusagen. Die Aussage zum Einfluss von Bypassströmen auf ein Druckdifferenzsignal stammt von ebm-papst, also aus einer Herstellerquelle.
Nicht belegt. Uns liegt keine Angabe darüber vor, wie groß die zulässige Abweichung zwischen Nenn- und Istmaß sein darf. Es gibt keine Herstellerzahl dafür, wie viel Spiel eine Dichtung ausgleicht. Und es gibt keine Aussage eines Geräteherstellers dazu, ob ein selbst zugeschnittener Filter zulässig ist – wer zuschneidet, bewegt sich außerhalb dessen, was dokumentiert ist. Die Argumente dafür und dagegen sammelt der Beitrag Filter selbst zuschneiden.
Ein Punkt gehört dazu, weil er beim Maßnehmen mitschwingt: Zwei Hersteller äußern sich zu Fremdfiltern. Wolf schreibt, bei Veränderungen am Gerät und bei Verwendung von nicht originalen Ersatzteilen erlösche der Gewährleistungsanspruch. Zehnder schreibt, durch die Verwendung von nicht-originalen Filtern erlösche die Garantie für das Lüftungsgerät. Wir geben diese Klauseln wieder und bewerten sie nicht. Wenn dich das im Einzelfall betrifft, lass dich beraten.

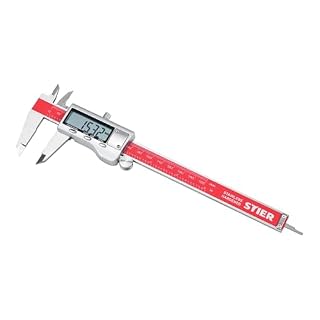

Für alle, die Filtermaße öfter als einmal abnehmen und dabei Rahmenhöhe und Dichtungsstärke sauber trennen wollen. Prüfe vor dem Kauf, ob der Messbereich für dein größtes Filtermaß reicht und ob ein Tiefenmaß vorhanden ist – die Einbautiefe misst sich damit deutlich einfacher als mit dem Zollstock.
Was das für dich heißt
Miss, bevor du ausbaust – und noch einmal danach. Die Öffnung misst du am eingebauten Zustand am besten gar nicht, sondern erst, wenn der alte Filter draußen ist. Die Reihenfolge lautet also: fotografieren, ausbauen, Filter messen, Öffnung messen. Wer den Filter zuerst entsorgt, verliert die wichtigste Referenz.
Notiere Zahlen mit Bezug. „200 × 200 × 50″ ist ohne Zusatz wertlos, wenn du drei Filter im Haus hast. Schreib dazu, ob es das Filtermaß oder das Öffnungsmaß ist und zu welchem Gerät es gehört. Beim nächsten Wechsel ist genau das die Information, die fehlt.
Vergleiche Nennmaß mit Nennmaß. Beim Bestellen bringt es nichts, dein gemessenes Istmaß in die Suche zu tippen. Suche über die Baugröße oder die Artikelnummer und prüfe dann in der Beschreibung, ob das dort genannte Istmaß zu deiner Öffnung passt.
Behandle Sondermaße als Sondermaße. Wenn kein Standardmaß passt, gibt es Anbieter, die nach Maß zuschneiden und dabei eine Klassenangabe machen. Das ist der geordnete Weg – im Unterschied zur Schere am Küchentisch. Was dabei zu beachten ist, steht unter Filter als Meterware.
Prüfe beim ersten Einbau, nicht erst beim nächsten Wechsel. Der neue Filter muss ohne Kraft hineingehen und darf nicht wandern. Musst du ihn mit dem Daumen hineindrücken, ist er zu groß; lässt er sich nach dem Einlegen verschieben, ist er zu klein. Das merkst du in zehn Sekunden – aber nur, wenn du in diesem Moment darauf achtest.
Für alle, die einen Kühlschrank-Wasserfilter nachbestellen und bei denen nicht das Maß, sondern die Teilenummer entscheidet. Prüfe vor dem Kauf, ob die auf deiner alten Kartusche aufgedruckte Nummer mit der angebotenen übereinstimmt und ob Originalware oder ein Nachbauteil angeboten wird – die Bauform des Anschlusses entscheidet, nicht die Länge in Millimetern.
Häufige Fragen
Warum ist der gelieferte Filter kleiner als das bestellte Maß?
Weil das bestellte Maß in der Regel ein Nennmaß ist, also eine Baugrößenbezeichnung. Ein Filter, der exakt so groß wäre wie die Öffnung, ließe sich nicht einbauen. Deshalb liegt das Istmaß darunter. Um wie viel, gibt kein uns vorliegendes Dokument an – das unterscheidet sich zwischen Anbietern. Entscheidend ist nicht die Differenz an sich, sondern ob der Filter in deiner Öffnung sitzt, ohne zu wandern.
Wie viel Spiel darf zwischen Filter und Rahmen sein?
Eine Millimeterangabe dazu haben wir in keiner Herstellerunterlage gefunden, und wir nennen deshalb auch keine. Was belegt ist: Ein Fachportal verbindet schlechte Passform mit Undichtigkeiten und schlechterer Filterwirkung, und ebm-papst weist darauf hin, dass Bypassströme ein Druckdifferenzsignal beeinflussen. Beides spricht dafür, den Sitz ernst zu nehmen – ohne dass daraus eine Toleranzzahl würde.
Kann ich einen zu großen Filter einfach zuschneiden?
Bei Mattenware geht das technisch, dokumentiert ist es nicht: Ob ein Zuschnitt herstellerseitig zulässig ist, konnten wir für kein Gerät klären. Bei Faltenfiltern mit festem Rahmen scheidet Zuschneiden ohnehin aus.
Brauche ich für das Messen Spezialwerkzeug?
Nein. Ein Zollstock oder ein Maßband genügt für Länge und Breite. Ein Messschieber ist nur dort im Vorteil, wo es auf einen Millimeter ankommt – bei der Rahmenhöhe, bei der Dichtungsstärke und bei der Einbautiefe. Wichtiger als das Werkzeug ist, dass du jede Strecke zweimal misst und die Werte getrennt notierst. Welche Filterarten in deinem Haushalt überhaupt vorkommen, zeigt die Übersicht der Filterarten.
Fazit
Ein Filtermaß abzunehmen dauert fünf Minuten und besteht aus zwei getrennten Messungen: dem alten Filter und der Öffnung. Nennmaß und Istmaß auseinanderzuhalten erspart dir die häufigste Fehlbestellung – und die technische Unterlage deines Geräts schlägt im Zweifel jede eigene Messung.
Für alles, was darüber hinausgeht, gilt der ehrliche Satz: Es gibt keine dokumentierte Toleranz, keine belegte Zahl dafür, was eine Dichtung ausgleicht, und keine Herstelleraussage zum Selbstzuschnitt. Der Sitz muss stimmen – wie eng „stimmen“ ist, entscheidest du am eingebauten Filter, nicht an einer Tabelle.
